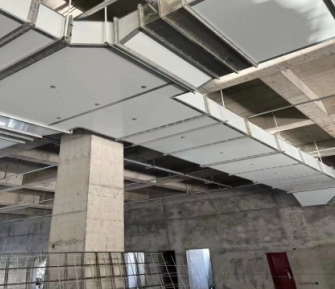

防排烟风管采用外包覆钢面无机硅晶板|无机漂珠硅晶板

duct

未标注标高风管均贴梁下安装,风管项部平齐。吊装设备贴板底安装,风管穿过外墙进、排风时,风管与外墙百叶接口位置及尺寸结合建筑专业外墙上的百叶窗构造及吊顶形式综合确定、防雨百叶内设钢丝防护网。通风工程风管除特别说明外,防排烟风管采用外包覆钢面无机硅晶板，芯材为单层结构的无机硅品与钢板采用无机胶复合而成:钢板厚度>0.2mm， 芯材密度>280kg/平方米,PH值>6.8.导热系数25℃:0.047W/(m.k),70℃:0.053W/(m.k),900℃:0.053W/(m.k),线收缩率<1.5%:内衬镀锌钢板风管(厚度按照GB50243/2016验收规范):防排烟风管须出具国家检测中心燃烧性能 A1级型式检验报告,并满足 GB51251-2017《建筑防排烟系统技术标准》,GB/T17428的测试方法，当耐火完整性和隔热性同时达到时,方能视作符合要求,风管采用钢质法兰，螺栓连接。产品应与检测报告原件内容一致，到场后应接受复检。通过后方可使用。耐火极限与无机硅晶风管壁厚对应表如下
