[经验交流与分享] 空调复合风管安装方法

[复制链接]

588

主题

582

回帖

3604

积分

网站编辑

积分
3604
QQ
发表于 2015-1-4 11:21:36 | 显示全部楼层 |阅读模式
        环保空调复合风管系统使用之复合板材是由具有良好阻燃性的泡沫原料,采用高温连续滚压生产工艺、双面覆贴铝箔而成。所制成之风管, 具有保温功能、降噪音、轻盈、坚固、阻燃、整洁美观、拆装容易、清洗方 便,特别适用于对卫生环保要求高的场所。加之推出成套预制成型的组合风 管,囊括常用百多种各款规格、尺寸供选择采用。按设计需要组合配搭,安 装容易,每段管接口用法兰插条连接,省却现场制作风管之烦复,缩短施工 时间、降低成本,减少施工占地。
        环保空调复合风管跟传统金属材料风管的优势
        1.降低冷负荷,它采 用具有出色保温绝热性能的聚氨酯紧密蜂房结构板材加工成型,每段风管分段连接的设计可确保其连接紧密,无渗漏。
        2.凭借其超乎想像的轻质以及法兰连接系统,组合成型风管系统比传统金属板风管,大大地节省了安装时间。

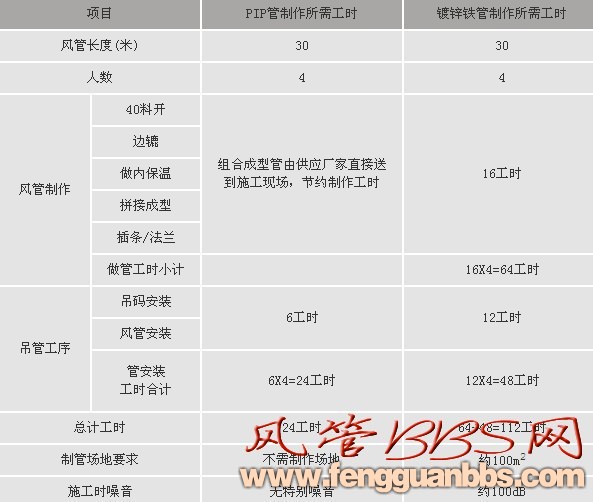

        环保空调,中央空调复合风管与其他金属风管安装的时间对比
        3.业内金属板风管制作和安装人工昂贵,同时金属板风管还必须加装保温隔热层,组合成型风管系统就经济实惠得多。
        4.复合风管系统超轻的重量以及容易拆装的特性令其清洗非常简便容易。而其表面的铝箔浮饰确保高卫生的标准。
        5.对比加了保温的金属风管轻4-5倍

        环保空调,中央空调复合风管的连接与分拆方法与法兰的连接技术
        1.将两段复合风管对接
        2.在复合风管垂直方向插入插条
        3.用防震锤将插条锤入插条槽
        4.再水平方向插入插条
        5.用防震锤将插条锤入插条槽
        6.装上包角
        7.按照同样的方式将另外2条插条拆入,装上其余的3个包角。这样两条管便完成了连接。

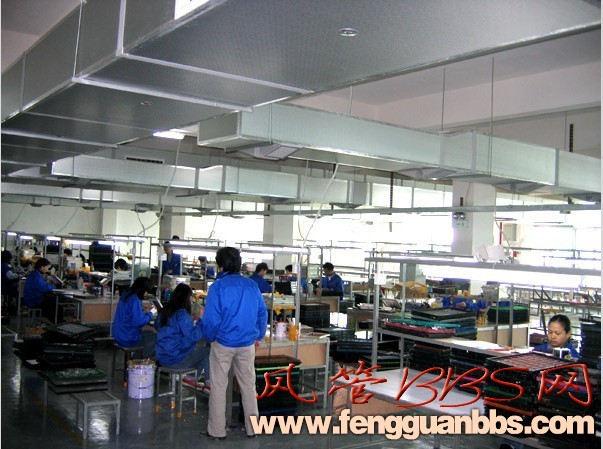

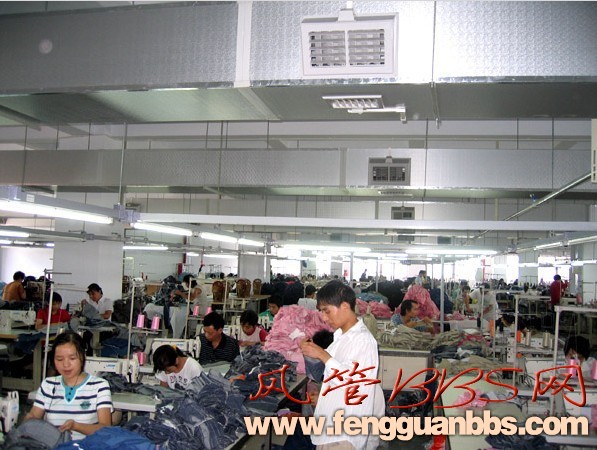

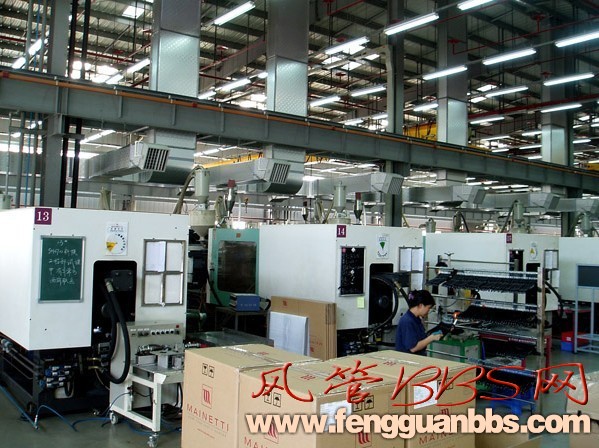

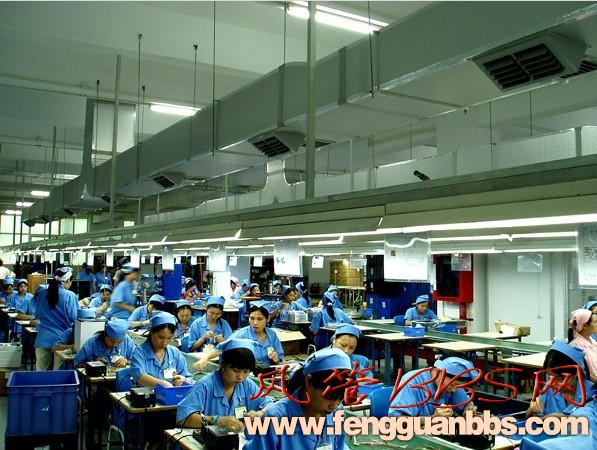

        环保空调,中央空调复合风管安装工程案例




漂珠板材料生产商;漂珠板是一种轻质 耐火 隔热的新型防火板,诚部分区域合作伙伴186 1613 2003
